スパイダー工法
2023/05/08 更新-

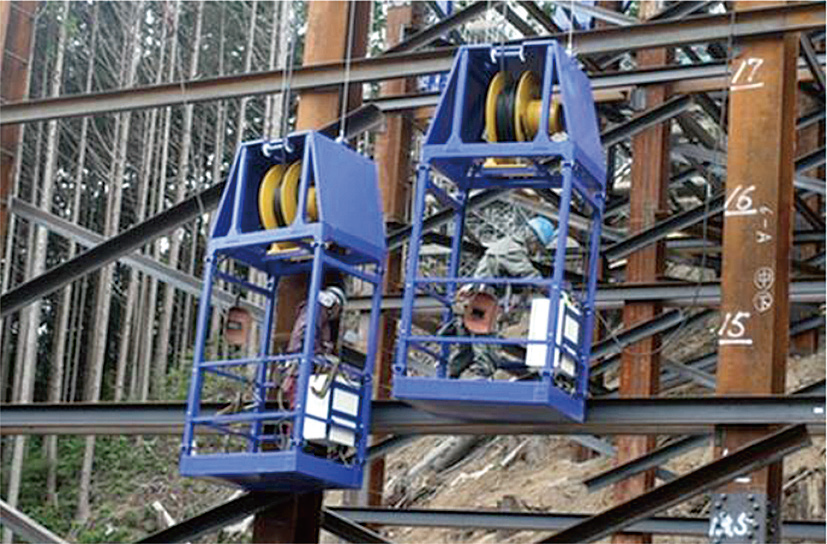

施工状況
-

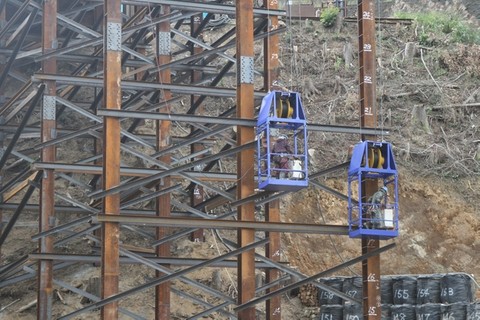

施工状況
NETIS登録番号：KK-140011-VE
概要
仮橋・仮桟橋の架設・撤去工や橋梁補修工に電動ゴンドラを使用する技術。
新規性
・電動ゴンドラを桁上に取り付けるため、
設置面は陸上・水上を問わない。
仮橋等の架設・解体の作業が可能。
支持杭の種類は問わない。
・上下左右へ移動できる構造。
設置面は陸上・水上を問わない。
仮橋等の架設・解体の作業が可能。
支持杭の種類は問わない。
・上下左右へ移動できる構造。
期待される効果
・ゴンドラ内の作業のため、作業員の墜落事故の危険が少ない。
・ゴンドラ内の作業のため、工具・部材等の落下が少なく、第三者への事故の危険性が少ない。
・水上施工時、ステージ仮設等の必要はない。
・電動によりゴンドラが上下左右に移動可能であり、作業員の移動が少ないため、作業性は向上する。
・仮橋設置においては、仮橋桁上等構造物上に設置するため、作業位置地盤の形状・高さ・傾斜に左右されにくい。
・ゴンドラ内の作業のため、工具・部材等の落下が少なく、第三者への事故の危険性が少ない。
・水上施工時、ステージ仮設等の必要はない。
・電動によりゴンドラが上下左右に移動可能であり、作業員の移動が少ないため、作業性は向上する。
・仮橋設置においては、仮橋桁上等構造物上に設置するため、作業位置地盤の形状・高さ・傾斜に左右されにくい。
適用条件
① 自然条件
・強風、大雨、降雪時は施工不可
・平均風速毎時15m以下
② 現場条件
・仮橋等上部からの吊り下げであり、設置スペースは桟橋幅m×（1.4m＋タイロッド）。今回の面積は、11m×（1.4m＋2.0m）＝37.4m2となる。
・仮橋設置においては、仮橋桁上等構造物上に設置するため、作業位置地盤の形状・高さ・傾斜に左右されにくい。
③ 技術提供可能地域
・日本全国技術提供可能。
④ 関係法令等
・安全衛生法、ゴンドラ安全規則、ゴンドラ構造規格
